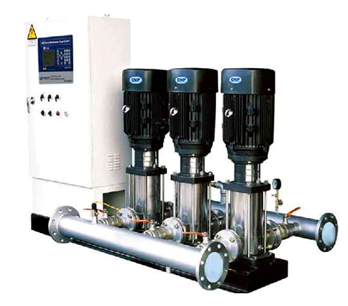

恒壓變頻供水設備
一、產品簡介
|
FR-HBP（Q）系列全自動變頻調速供水設備是把微機技術、變頻技術與電機控制技術相結合的新型的供水設備；是取代高位水箱、水塔的產品；是對氣壓供水設備的發展和補充。該設備由可編程控制器、變頻調速器、控制電路及電機泵組成閉環供水控制系統，可以供水系統管網中的壓力保持恒 |
 |
定。使得整個供水系統保持有效節能的理想運行狀態。
FR-HBP（Q）系列全自動變頻調速供水設備有生活供水、生活消防兩用供水、變頻定壓補水等系統。
二、適用范圍
1、生活供水。
2、工業用水，要求恒壓的生產用水。
3、高層建筑、生活小區、軍事設施的消防用水。
4、舊有給水系統（氣壓、水塔、高位水箱）的改造。
5、變頻定壓補水系統。
三、主要特點
1、采同微機控制，全自動運行，管理簡單，使用方便。
2、結構緊湊，占地面積小，投資省，安裝方便，便于集中管理。
3、功能較全，通過面板操作實現用戶所需的各功能。
4、按所需壓力，根據用水量的變化來調節電機泵的轉速，使設備恒壓供水，達到節能的目的。
5、對多臺電機泵均能實現軟啟動，延長了設備的使用壽命。
6、根據流量的變化自動完成對多臺水泵進行循環軟啟動運行、停止的全過程。
7、帶有小型氣壓水罐裝置，由遠傳壓力表發饋到控制器，從而使設備在小流量或零流量時可以停機，進一步降低能耗，延長了設備的使用壽命。
8、保護功能完整：欠壓保護、超壓保護、過載保護、短路保護、失速防止等。
9、工作泵與備用泵具有周期性運轉，自動巡檢和手動巡檢功能。

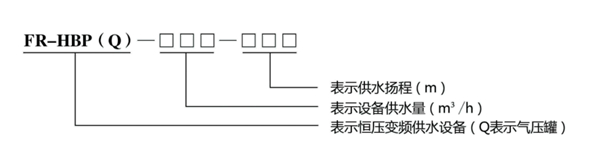

四、產品型號說明
五、主要參數表
|
序號 |
設備型號 |
流量
m3/h |
揚程
m |
水泵 |
隔膜氣壓罐 |
電控柜
型號 |
|
型號 |
功率
KW |
臺數 |
|
1 |
FR-HBP(Q)-8-36 |
8 |
36 |
CR5-10 |
1.5 |
2臺
（一用一備） |
SQL600 |
TH-1.5/2 |
|
2 |
FR-HBP(Q)-8-45 |
8 |
45 |
CR5-13 |
2.2 |
TH-2.2/2 |
|
3 |
FR-HBP(Q)-8-54 |
8 |
54 |
CR5-16 |
2.2 |
TH-2.2/2 |
|
4 |
FR-HBP(Q)-8-73 |
8 |
73 |
CR5-20 |
3 |
TH-3.0/2 |
|
5 |
FR-HBP(Q)-8-92 |
8 |
92 |
CR5-26 |
4 |
TH-4.0/2 |
|
6 |
FR-HBP(Q)-12-30 |
12 |
30 |
CR10-5 |
2.2 |
2臺
（一用一備） |
SQL600 |
TH-2.2/2 |
|
7 |
FR-HBP(Q)-12-40 |
12 |
40 |
CR10-6 |
2.2 |
TH-2.2/2 |
|
8 |
FR-HBP(Q)-12-60 |
12 |
60 |
CR10-9 |
3 |
TH-3.0/2 |
|
9 |
FR-HBP(Q)-12-70 |
12 |
70 |
CR10-12 |
4 |
TH-4.0/2 |
|
10 |
FR-HBP(Q)-12-91 |
12 |
91 |
CR10-14 |
5.5 |
TH-5.5/2 |
|
11 |
FR-HBP(Q)-20-40 |
20 |
40 |
CR15-4 |
4 |
2臺
（一用一備） |
SQL600 |
TH-4.0/2 |
|
12 |
FR-HBP(Q)-20-47 |
20 |
47 |
CR15-5 |
4 |
TH-4.0/2 |
|
13 |
FR-HBP(Q)-20-60 |
20 |
60 |
CR15-6 |
5.5 |
TH-5.5/2 |
|
14 |
FR-HBP(Q)-20-78 |
20 |
78 |
CR15-8 |
7.5 |
TH-7.5/2 |
|
15 |
FR-HBP(Q)-20-94 |
20 |
94 |
CR15-10 |
11 |
TH-11/2 |
|
16 |
FR-HBP(Q)-36-35 |
36 |
35 |
CR32-3 |
5.5 |
2臺
（一用一備） |
SQL600 |
TH-1.5/2 |
|
17 |
FR-HBP(Q)-36-50 |
36 |
50 |
CR32-4 |
7.5 |
TH-5.5/2 |
|
18 |
FR-HBP(Q)-36-58 |
36 |
58 |
CR32-5 |
11 |
TH-7.5/2 |
|
19 |
FR-HBP(Q)-36-70 |
36 |
70 |
CR32-6 |
11 |
TH-11/2 |
|
20 |
FR-HBP(Q)-36-98 |
36 |
98 |
CR32-8 |
15 |
TH-15/2 |
|
21 |
FR-HBP(Q)-42-52 |
42 |
52 |
CR45-3-2 |
11 |
2臺
（一用一備） |
SQL600 |
TH-11/2 |
|
22 |
FR-HBP(Q)-42-61 |
42 |
61 |
CR45-3 |
11 |
TH-11/2 |
|
23 |
FR-HBP(Q)-42-80 |
42 |
80 |
CR45-4 |
15 |
TH-15/2 |
|
24 |
FR-HBP(Q)-80-40 |
80 |
40 |
CR45-2 |
7.5 |
3臺
（兩用一備） |
SQL800 |
TH-7.5/3 |
|
25 |
FR-HBP(Q)-80-60 |
80 |
60 |
CR45-3 |
11 |
TH-11/3 |
|
26 |
FR-HBP(Q)-80-81 |
80 |
81 |
CR45-4 |
15 |
TH-15/3 |
|
27 |
FR-HBP(Q)-110-40 |
110 |
40 |
CR45-3-2 |
11 |
3臺
（兩用一備） |
SQL800 |
TH-11/3 |
|
28 |
FR-HBP(Q)-110-62 |
110 |
62 |
CR45-4 |
15 |
TH-15/3 |
|
29 |
FR-HBP(Q)-110-81 |
110 |
81 |
CR45-5 |
18.5 |
TH-18.5/3 |
|
30 |
FR-HBP(Q)-150-40 |
150 |
40 |
CR64-2 |
11 |
3臺
（兩用一備） |
SQL800 |
TH-11/3 |
|
31 |
FR-HBP(Q)-150-60 |
150 |
60 |
CR64-3 |
18.5 |
TH-18.5/3 |
|
32 |
FR-HBP(Q)-150-80 |
150 |
80 |
CR64-4 |
22 |
TH-22/3 |
|
33 |
FR-HBP(Q)-200-40 |
200 |
40 |
CR90-2 |
15 |
3臺
（兩用一備） |
SQL1000 |
TH-15/3 |
|
34 |
FR-HBP(Q)-200-60 |
200 |
60 |
CR90-3 |
22 |
TH-22/3 |
|
35 |
FR-HBP(Q)-200-80 |
200 |
80 |
CR90-4 |
30 |
TH-30/3 |
|
36 |
FR-HBP(Q)-300-50 |
300 |
50 |
CR120-3 |
30 |
3臺
（兩用一備） |
SQL1000 |
TH-30/3 |
|
37 |
FR-HBP(Q)-300-60 |
300 |
60 |
CR120-4-1 |
37 |
TH-37/3 |
|
38 |
FR-HBP(Q)-300-80 |
300 |
80 |
CR120-5-1 |
45 |
TH-45/3 |
注：設備選型僅供參考，具體型號可根據用戶實際流量揚程定制
|
|
|
|
