加藥裝置
一、概述
加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置。
二、使用范圍
主要用于電廠和電站；水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。
三、工作原理
全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。 |
 |
三、工作原理
全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。
溶解桶配有液位計、低液位報警、閥門等自動運行所需的設施。桶體外壁裝磁翻板液位計，實時觀測桶內液位，在桶體上面有進料口，備用口，在桶體則面?zhèn)溆谐隽峡?、排污口、溢流口、液位?jì)接口以及相應配套的閥門。當桶內液位小于設低液位值時，自動開啟報警系統，加藥泵暫停。
加藥系統包括離心泵，電磁流量計和相關閥門等。

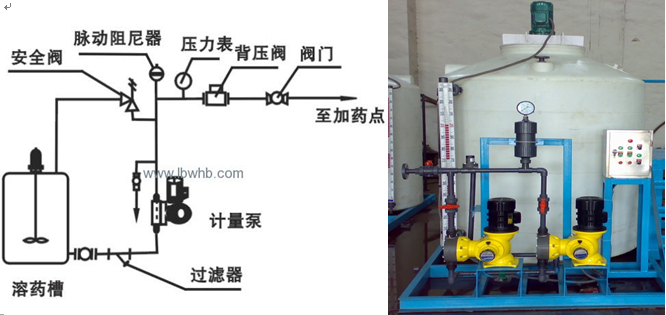

加藥裝置系統工藝圖
技術參數
1、流量范圍：0-1800 L/H。 2、壓力范圍:： 0-0.6 MPA。
3、電機功率： 750W, 1.1KW, 4、驅動系統： 兩相、三相
1.5KW, 220V / 380V , 50/60Hz 標準電機或防爆電機
5、防護等級： IP55。 6、流量控制：手動控制, 自動控制
7、泵頭： SUS304, SUS316, PVC, PTFE。 8、隔膜： PTFE。
9、單向閥: SUS304, SUS316, PVC, PTFE。 10、閥球： SUS304, SUS316, 陶瓷。
11、環境溫度:：-30℃～60℃。
|
裝置名稱 |
組合類型 |
溶藥箱
體積m3 |
計量泵
種類 |
計量泵
流量(L/h) |
計量泵
壓力(Mpa) |
加藥
方式 |
|
凝聚劑（助凝劑）加藥裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
硫酸亞鐵鍍膜加藥裝置 |
一罐一泵
二罐二泵 |
1.0，1.5
2.0，3.0 |
離心式
轉子泵 |
0.8-31
m3/h |
0.4左右 |
自動 |
|
磷酸鹽加藥裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
|
聯胺除氧加藥裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
|
緩蝕劑（阻垢劑）加藥裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
調節PH值加酸（加堿）裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
調節PH值加氨裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
1、用戶選用加藥裝置時，首先根據系統需要投加溶液量來確定選用規格（包括計量泵參數、攪拌箱容積、溶液箱容積及現場條件），再根據投加情況，確定投加方式（一般采用“一開一備”或多開一備的方式）；
2、根據需要選取加藥裝置各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3、訂購系統為幾箱幾泵； 4、計量泵是柱塞泵還是隔膜泵； 5、計量泵流量和壓力； 6、系統是手動控制還是自動控制； 7、其他對加藥裝置的要求。
|
|
|
|
