反沖洗過濾器
一、產品簡介
FRFX反沖洗過濾適用于各種供水系統，工業水系統及冷卻水系統，是二十四小時連續運行的不停機系統，可以過濾水中的各種機械雜質，系統設備運行。
FRFX反沖洗過濾器主要由碳鋼筒體、不銹鋼濾網、蝶閥及排污裝置所組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾流出系統。當過濾器需要排污時，關閉蝶閥，打開排污閥，水流以濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向沖洗濾網的作用。這樣反沖洗過濾器整個系統可正常運行，無需停機。
自動反沖洗過濾器是在普通型基礎上增加壓力比較自動系統，當過濾器截流一定量的雜質污物時，進出水口間會產生壓力差，通過壓力傳感給排污系統一個信號，啟動排污閥門動作，當水質清潔后，進出水口壓力平衡，排污結束，整個排污過程由自動完成。
智能型反沖洗過濾器又增加了智能PLC控制部分，實現了全自動智能控制。
二、性能參數
1、工作壓力：≤1.6MPa
2、工作溫度：≤105℃
3、壓力損失：≤0.015MPa
4、過濾精度：8-10目
5、其它工作壓力、過濾精度及規格尺寸可按用戶要求特殊制造，反沖洗過濾器可制造30-50um過濾精度，以適應不同用戶技術要求。

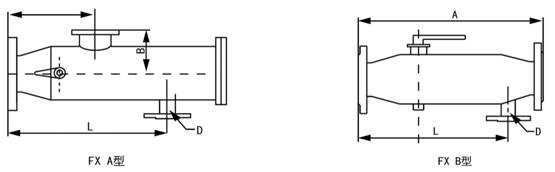

三、結構示意圖

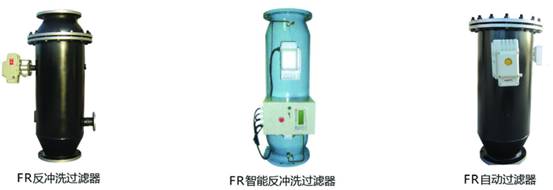

四、產品外觀
五、規格型號
|
規格型號
|
A
mm
|
B
mm
|
L
mm
|
重量
kg
|
進出口尺寸
|
d
mm
|
最大流量
t/h
|
|
mm
|
in
|
|
FRFX-50A
|
200
|
130
|
300
|
23
|
50
|
2
|
25
|
19
|
|
FRFX-50B
|
410
|
/
|
340
|
14
|
|
FRFX-65A
|
200
|
130
|
300
|
25
|
65
|
2.5
|
25
|
28
|
|
FRFX-65B
|
410
|
/
|
340
|
16
|
|
FRFX-80A
|
260
|
150
|
360
|
32
|
80
|
3
|
25
|
50
|
|
FRFX-80B
|
500
|
/
|
400
|
20
|
|
FRFX-100A
|
300
|
180
|
410
|
44
|
100
|
4
|
40
|
80
|
|
FRFX-100B
|
580
|
/
|
470
|
28
|
|
FRFX-125A
|
320
|
220
|
450
|
65
|
125
|
5
|
40
|
125
|
|
FRFX-125B
|
640
|
/
|
530
|
43
|
|
FRFX-150A
|
380
|
240
|
520
|
89
|
150
|
6
|
50
|
180
|
|
FRFX-150B
|
730
|
/
|
610
|
61
|
|
FRFX-200A
|
400
|
280
|
560
|
132
|
200
|
8
|
50
|
320
|
|
FRFX-200B
|
900
|
/
|
750
|
94
|
|
FRFX-250A
|
500
|
320
|
700
|
217
|
250
|
10
|
50
|
490
|
|
FRFX-250B
|
1050
|
/
|
900
|
147
|
|
FRFX-300A
|
650
|
350
|
900
|
242
|
300
|
12
|
65
|
710
|
|
FRFX-300B
|
1300
|
/
|
1100
|
196
|
|
FRFX-350A
|
670
|
370
|
940
|
341
|
350
|
14
|
65
|
970
|
|
FRFX-350B
|
1450
|
/
|
1250
|
293
|
|
FRFX-400A
|
720
|
420
|
1020
|
572
|
400
|
16
|
65
|
1260
|
|
FRFX-400B
|
1600
|
/
|
1350
|
370
|
|
FRFX-450A
|
870
|
460
|
1125
|
605
|
450
|
18
|
100
|
1590
|
|
FRFX-450B
|
1800
|
/
|
1500
|
490
|
|
FRFX-500A
|
995
|
550
|
1375
|
710
|
500
|
20
|
100
|
1970
|
|
FRFX-500B
|
2000
|
/
|
1650
|
665
|
|
FRFX-600A
|
1140
|
600
|
1600
|
946
|
600
|
24
|
150
|
2850
|
|
FRFX-600B
|
2200
|
/
|
1800
|
876
|
六、安裝與使用
FRFX反沖洗過濾器適宜水平或垂直安裝，當垂直安裝時應注意水流方向是自上而下，安裝時應注意外殼箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥，直至排出的水質變清為止，關閉排污閥，開啟蝶閥，即完成排污過程。
注意：反沖洗過濾器不得安裝在水泵前負壓區。
|
|
|
|
