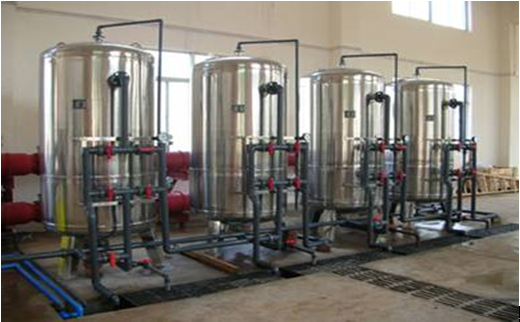

石英砂過濾器
一、產品介紹：
石英砂過濾器是環保領域清、污水深度處理中很普遍的一種。石英砂過濾器是去除水中懸浮物有效的手段，是污水深度處理、污水回用和給水處理中重要的單元，其作用是將水中已經絮凝的污染物進一步去除，它通過濾料的截留、沉降和吸附作用，達到將水凈化的目的。
二、產品特點：
該設備結構簡單，操作維修方便，運行可以實現自動控制，過濾效率高，阻力小，處理流量大，反沖洗次數少。廣泛應用于純水、食品飲料水、礦泉水和電子、印染、造紙、化工行業水質的預處理及工業污水二級處理后的過濾。也用于中水回用系統、游泳池循環水處理系統的深度過濾。對于工業廢水中的懸浮物也有很好的去除效果。
本類設備是鋼制壓力式過濾器，可除去原水中的懸浮物、機械雜質、余氯等，按濾料的不同，機械過濾器分為單層、雙層、三層濾料和細砂過濾器；石英砂過濾器濾料一般為單層石英砂，粒徑為0.8～1.2mm，濾層高度通常為1.0～1.2m。按結構又分為單流、雙流、立式、臥式；按內表面防腐要求，以分為襯膠型和非襯膠型。
三、適用條件：
石英砂壓力過濾器適用于要求濾后水濁度≤3毫克/升的工業、農村、城鎮、
生活小區等給水設施。其中雙層濾料過濾器用于直接過濾時進水濁度經常保持在60毫克/升以下，且濾前應加注混凝劑的情況下。用于沉淀過濾時，進水濁度≤15毫克/升。單層濾料過濾器僅適用于進水濁度≥15毫克/升的沉淀水過濾。
機械過濾器構造簡單，運行方便，是常用的過濾器，在小型鍋爐水處理工藝中有廣泛的應用。當原水懸浮物含量小于30～50mg/L時，可用作離子交換軟化（或除鹽）工藝的預處理設備。也可用于水質要求不高的工藝水作粗過濾處理。
四、過濾器參數表
|
規格型號 |
直徑 |
工作溫度 |
流量 |
流速 |
反沖洗強度 |
濾層高度 |
石英砂用量 |
|
(mm) |
（℃） |
(m³/h) |
(m/h) |
(m/h) |
(mm) |
|
FRSS-400 |
400 |
5～50 |
1.5 |
10 |
36 |
1200 |
0.27 |
|
FRSS-600 |
600 |
5～50 |
3 |
10 |
36 |
1200 |
0.61 |
|
FRSS-800 |
800 |
5～50 |
5 |
10 |
36 |
1200 |
1.08 |
|
FRSS-1000 |
1000 |
5～50 |
7.5 |
10 |
36 |
1200 |
1.69 |
|
FRSS-1200 |
1200 |
5～50 |
11 |
10 |
36 |
1200 |
2.44 |
|
FRSS-1500 |
1500 |
5～50 |
18 |
10 |
36 |
1200 |
3.81 |
|
FRSS-1600 |
1600 |
5～50 |
20 |
10 |
36 |
1200 |
4.34 |
|
FRSS-1800 |
1800 |
5～50 |
25 |
10 |
36 |
1200 |
5.49 |
|
FRSS-2000 |
2000 |
5～50 |
30 |
10 |
36 |
1200 |
6.78 |
|
FRSS-2200 |
2200 |
5～50 |
38 |
10 |
36 |
1200 |
8.2 |
|
FRSS-2400 |
2400 |
5～50 |
45 |
10 |
36 |
1200 |
9.76 |
|
FRSS-2500 |
2500 |
5～50 |
50 |
10 |
36 |
1200 |
10.59 |

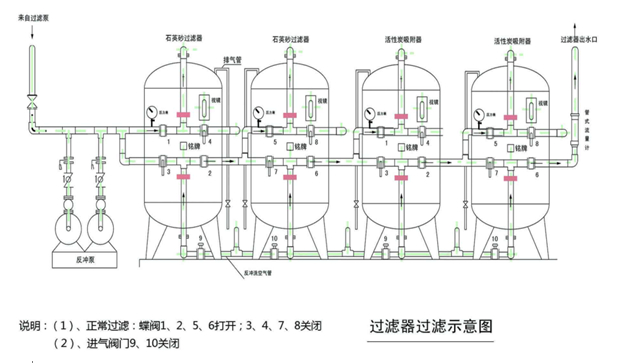

五、過濾器示意圖
六、安裝與運行：
1、在裝填石英砂時，須仔細檢查濾帽的松緊程度，保每一個濾帽緊固無誤后方可填裝石英砂；
2、壓力過濾器在混凝土基礎上施工時，應按濾器支腳孔位置預留孔洞，并在基礎達到設計強度后進行過濾器的吊裝及連接管裝配。 |
 |
3、過濾器運行初期，應根據當?shù)厮|(zhì)情況逐步摸索運行經驗，以確定混凝劑的品種及投量，反沖洗時排水閘閥的開啟度等。
4、過濾器運行期間，進水濁度不得高于設計規定的指標，并按設計要求進行反沖洗，否則會造成運行周期的縮短或?yàn)V層內形成泥球，嚴重時影響出水水質。
5、直接過濾時，混凝劑應配制成一定濃度，并于泵前投加。
6、沖水步驟：
a.沖洗：關閉進水泵和進水閘閥，打開排水閘閥，按設計要求的沖洗強度和沖洗時間進行反沖洗。
b.恢復運行：關閉排水閘閥，打開進水閥和放氣閥，啟動進水泵，待過濾器中空氣排除，再關閉排氣閥，過濾器即恢復正常運行。
7、當幾臺壓力過濾器并聯運行時，其進出水管上均應裝設閘閥
七、安裝尺寸表：
|
公稱直徑DN（mm） |
400 |
600 |
800 |
1000 |
1200 |
1500 |
1600 |
1800 |
2000 |
2200 |
2400 |
2500 |
|
H |
2150 |
2250 |
2450 |
2550 |
2650 |
2850 |
2950 |
3050 |
3150 |
3300 |
3400 |
3450 |
|
H0 |
300 |
300 |
400 |
400 |
400 |
450 |
500 |
500 |
500 |
550 |
550 |
550 |
|
H1 |
125 |
175 |
225 |
275 |
325 |
400 |
425 |
475 |
525 |
575 |
625 |
650 |
|
H2 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
H3 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
L1 |
—— |
—— |
450 |
450 |
500 |
500 |
550 |
550 |
600 |
600 |
600 |
600 |
|
L2 |
125 |
125 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
300 |
300 |
|
L3 |
100 |
100 |
150 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
|
進水口 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
DN150 |
|
出水口 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
DN150 |
|
排氣口 |
DN15 |
DN15 |
DN20 |
DN20 |
DN25 |
DN32 |
DN32 |
DN32 |
DN32 |
DN40 |
DN40 |
DN40 |
|
|
|
|
